一、產品概述

我公司研制的軟密封中線對夾式蝶閥，雙偏心法蘭式蝶閥結構緊湊，90°回轉開關輕松，密封可靠，使用壽命長，被廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統(tǒng)供排水中，作為調節(jié)和截止使用。

二、特點

1、本閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。

2、密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長。

3、橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。

4、蝶板采用框架結構，強度高，過流面積大，流阻小。

5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。

6、本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。

7、本閥結構獨特，操作靈活，省力，方便。

三、主要結束參數(shù)

公稱通經DN（mm)	50～2000		50～1600
公稱藥理PN（MPa)	0.6	1.0	1.6
密封試驗(MPa)	0.66	1.1	1.76
強度試驗(MPa)	0.9	1.5	2.4
適用溫度	丁腈橡膠：-40℃～90℃氟橡膠：-20℃～200℃
適用介質	水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率	符合GB/T13927-92標準
驅動方式	蝸輪傳動、電動、氣動、液動

四、主要零部件材料

零件名稱	材料
閥體	WCB、QT450-10、HT200、HT250
蝶板	WCB、QT450-10、HT200、HT250
閥軸	2Cr13
密封圈	丁腈耐油橡膠
填料	柔性石墨

五、執(zhí)行標準

制造標準	GB/T122387-89
法蘭標準	GB9113-2000、GB17241.6-1998
結構長度標準	GB12221-89
檢驗標準	GB/T13927-92

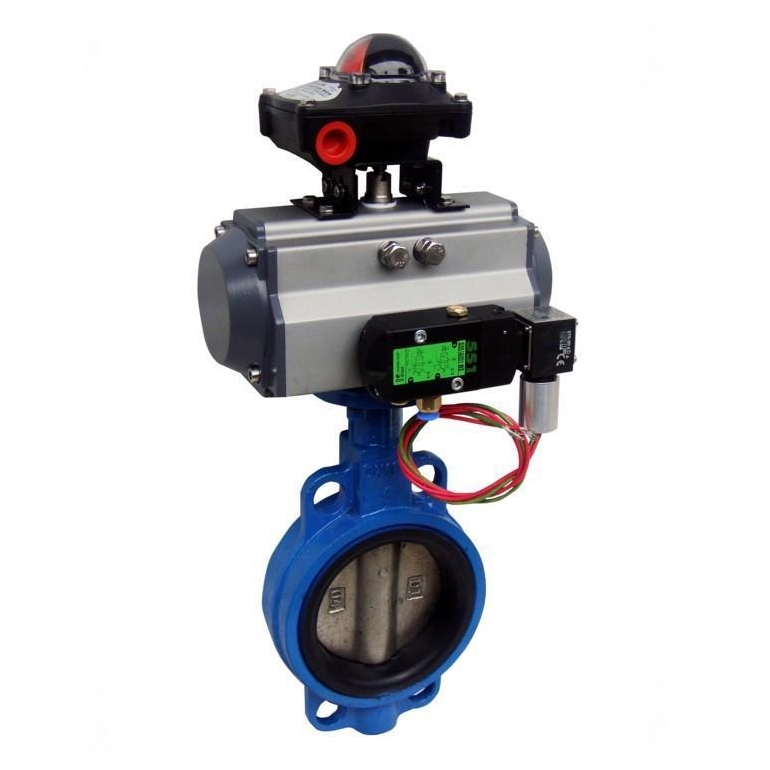

六、WBPX(D672X)-6/10/16氣動對夾式軟密封蝶閥主要外形連接尺寸單位：mm

DN	L	H	H1	A	B	ФD
						0.6MPa	1.0MPa	1.6MPa
50	43	77	625	180	200	88	99	99
65	46	85	625	180	200	108	118	118
80	46	95	645	180	200	124	132	132
100	52	105	675	180	200	144	156	156
125	56	129	715	180	200	174	184	184
150	56	132	800	270	280	199	211	211
200	60	165	850	270	280	254	266	266
250	68	197	925	270	280	309	319	319
300	78	234	1035	380	420	363	370	370
350	78	283	1070	380	420	413	429	429
400	102	325	1190	450	470	463	480	480
450	114	369	1250	480	490	518	530	548
500	127	404	1290	480	490	568	582	609
600	154	470	1455	480	490	667	682	720
700	165	503	1585	640	660	772	794	794
800	190	571	1700	640	660	878	901	901
900	203	621	1865	750	860	978	1001	1001
1000	216	702	2015	850	900	1078	1112	1112
1200	254	818	2250	850	900	1295	1328	1328
